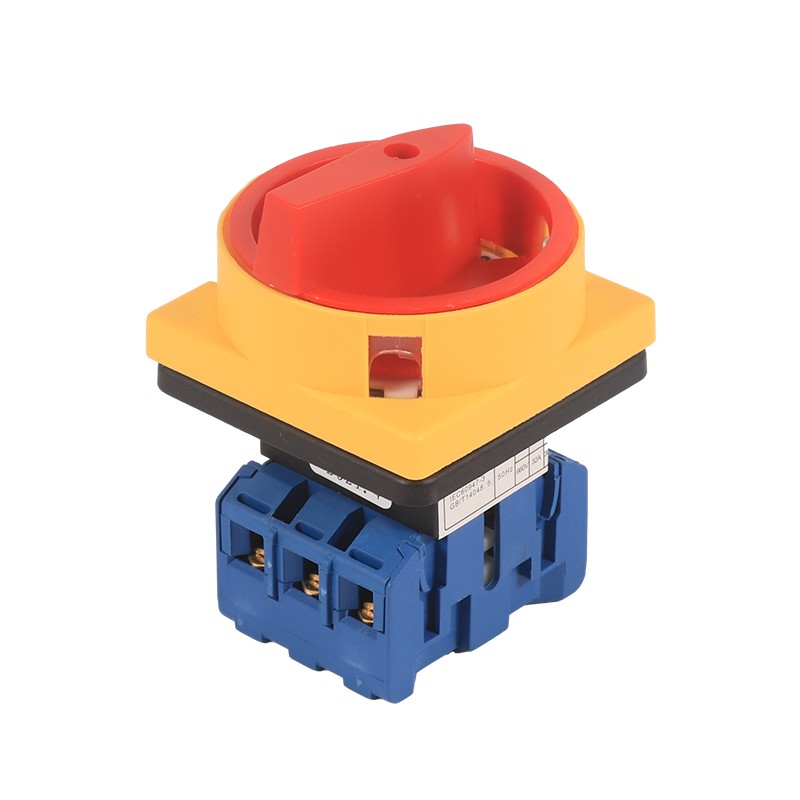

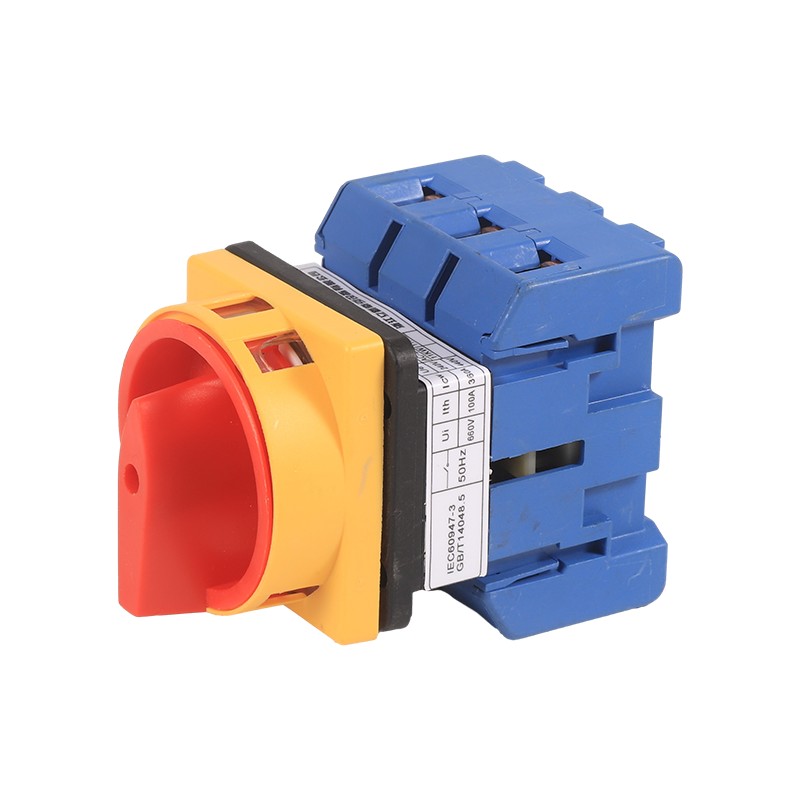

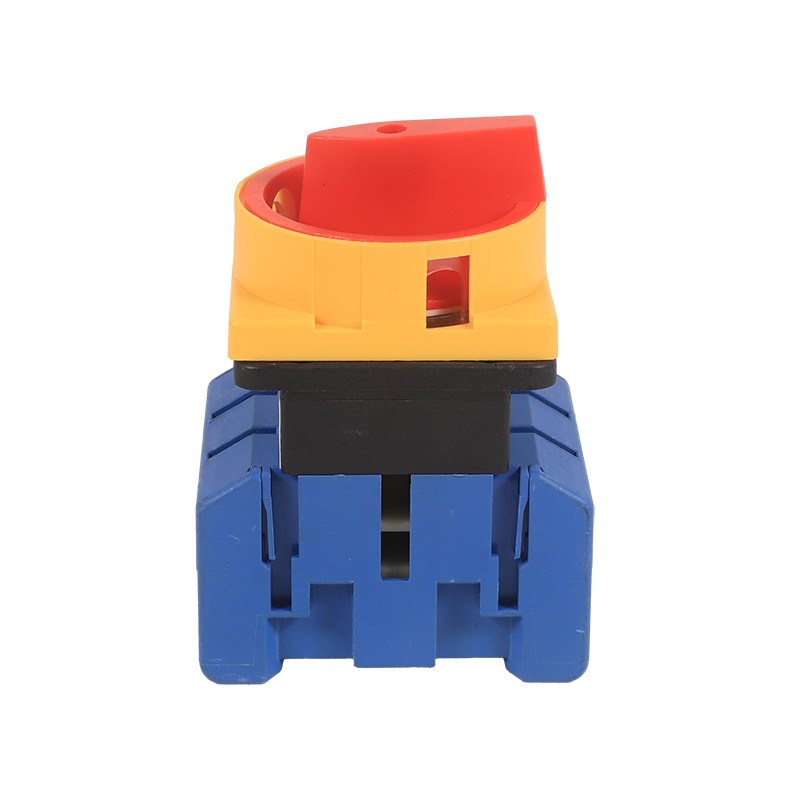

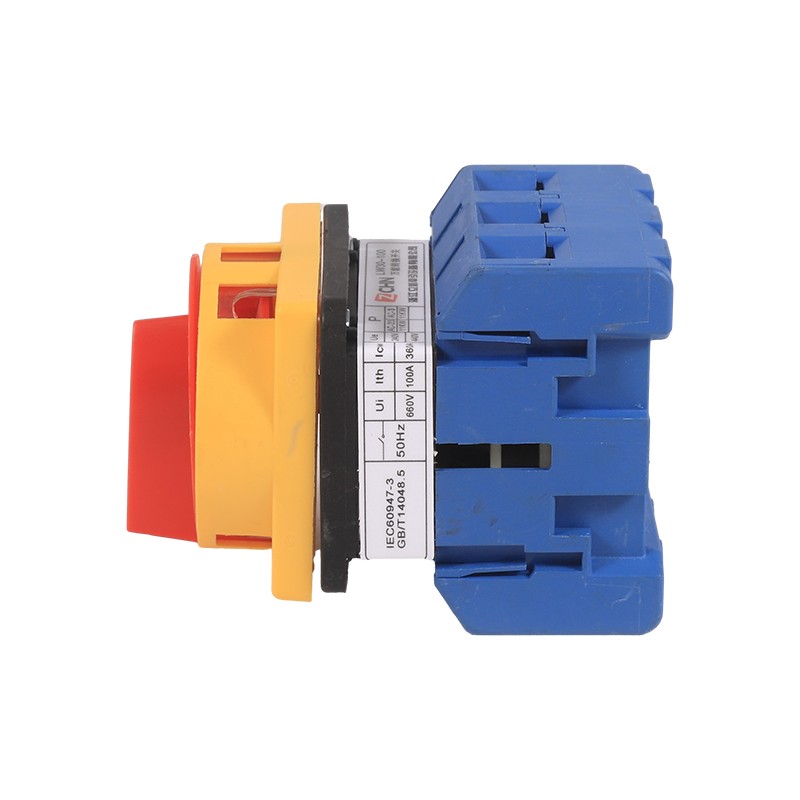

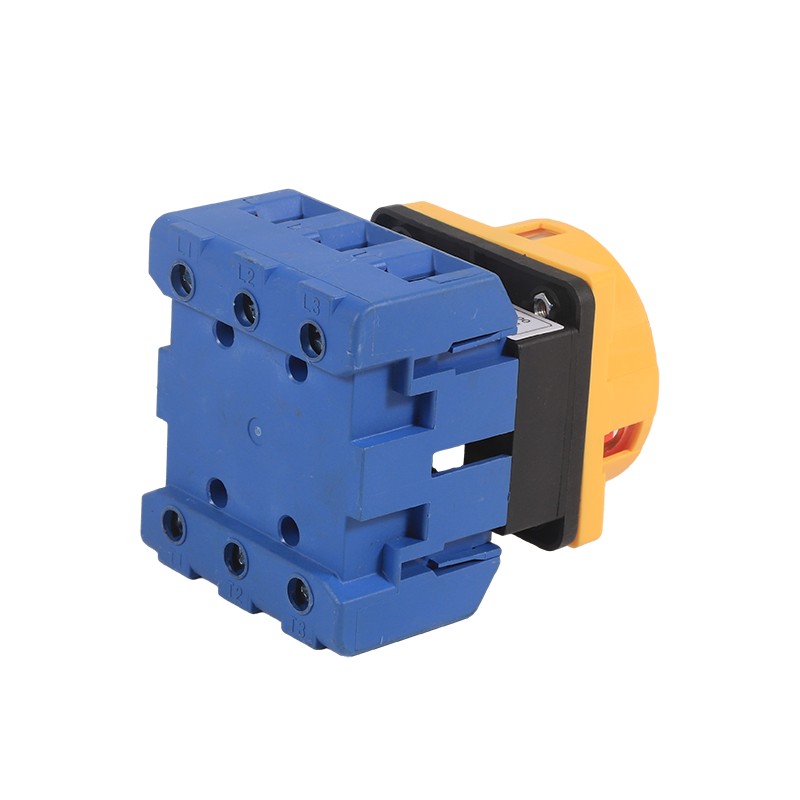

LW30 Series Universal Switch

LW30 Series Universal Switch เป็นอุปกรณ์ควบคุมไฟฟ้าที่รวมมัลติฟังก์ชั่นและความน่าเชื่อถือสูง ส่วนใหญ่จะใช้ในระบบไฟฟ้าอุตสาหกรรมและพลเรือนที่มี AC 50Hz, แรงดันไฟฟ้าที่ได้รับการจัดอันดับ 440V และต่ำกว่าและจัดอันดับกระแสสูงถึง 100A ด้วยประสิทธิภาพทางไฟฟ้าที่ยอดเยี่ยมและแนวคิดการออกแบบแบบแยกส่วนผลิตภัณฑ์ถูกนำมาใช้อย่างกว้างขวางเป็นอุปกรณ์สลับพลังงานหลักในระบบควบคุมความเสี่ยงหน่วยปรับอากาศกลางน้ำประปาและสถานีสูบน้ำระบายน้ำและฉากอื่น ๆ

ส่งคำถาม

รายละเอียดสินค้า

สวิตช์ LW30 มีข้อดีของขนาดเล็กโครงสร้างขนาดกะทัดรัดการเลือกวัสดุที่สวยงามฉนวนกันความร้อนที่ดีฟังก์ชั่นการป้องกันนิ้วความปลอดภัยและความน่าเชื่อถือคุณสามารถเพิ่มบล็อกหน้าสัมผัสอื่น ๆ ในบล็อกมาตรฐาน 3 ขั้วโดยไม่ต้องถอดสวิตช์ระยะห่างฉนวนสวิตช์มากกว่าสวิตช์ที่คล้ายกันอื่น ๆ

ชุดสวิตช์นี้ใช้โครงสร้างคอมโพสิตของพลาสติกวิศวกรรมที่มีความแข็งแรงสูงและวัสดุสัมผัสโลหะผสมคุณภาพสูงและเพิ่มการใช้พื้นที่สูงสุดผ่านเค้าโครงสัมผัสสามมิติ ส่วนประกอบหลักใช้ระบบติดต่อการหยุดพักสองเท่าของโลหะผสมด้วยการออกแบบสิทธิบัตรของกลไกการแตกหักอย่างรวดเร็วยับยั้งการสร้างส่วนโค้งได้อย่างมีประสิทธิภาพ ผลิตภัณฑ์ได้ผ่านการรับรองระบบการจัดการคุณภาพ ISO9001 และ CCC และการรับรองระหว่างประเทศอื่น ๆ ด้วยโครงสร้างขนาดกะทัดรัดประสิทธิภาพความปลอดภัยที่ยอดเยี่ยมและรูปแบบการกำหนดค่าที่ยืดหยุ่นสวิตช์ชุดนี้ได้กลายเป็นองค์ประกอบทางไฟฟ้าที่สำคัญในอาคารอัจฉริยะระบบอัตโนมัติอุตสาหกรรมและสาขาพลังงานใหม่

สภาพการทำงานของ LW30 Series Load Disconnect Change Over Switch

สภาพการทำงานปกติ

(1) อุณหภูมิอากาศโดยรอบไม่เกิน +40 องศาและอุณหภูมิเฉลี่ยภายใน 24 ชั่วโมงไม่เกิน 25 ° C;

(2) ขีด จำกัด ล่างของอุณหภูมิอากาศโดยรอบไม่เกิน -25 ° C

(3) ระดับความสูงของตำแหน่งการติดตั้งไม่เกิน 2,000 เมตร

(4) เมื่ออุณหภูมิสูงสุดคือ +40 ° C ความชื้นสัมพัทธ์ของอากาศไม่เกิน 50% ความชื้นสัมพัทธ์ที่สูงขึ้นได้รับอนุญาตที่อุณหภูมิต่ำกว่าเช่น 90% ที่ 20 ° C ควรใช้มาตรการพิเศษเพื่อจัดการกับการควบแน่นที่เกิดขึ้นเป็นครั้งคราวเนื่องจากการเปลี่ยนแปลงอุณหภูมิ

เงื่อนไขการติดตั้ง

(1) สวิตช์ถูกติดตั้งในสภาพแวดล้อมของมลพิษระดับ 3

(2) ติดตั้งตามคำแนะนำที่จัดทำโดยโรงงาน

การจำแนกประเภท

1. ตามหมวดหมู่การใช้งาน

(1) AC-23A

(2) AC-3

2. ตามระดับการป้องกันที่ให้ไว้ (1) โดยไม่มีกล่องสวิตช์: IP20

(2) ด้วยกล่องสวิตช์ปิดผนึกเทอร์โมพลาสติก: IP65

รหัสสเปคเสริม

จำนวนระดับ: 3 สำหรับระดับที่สาม 4 สำหรับระดับที่สี่

ผู้ติดต่อเพิ่มเติม: 0 ไม่มี 1 พร้อมรายชื่อเสริมที่ติดตั้งด้านข้าง

เทอร์มินัลกลาง: 0 ไม่มี 1 กับเทอร์มินัลเป็นกลาง

เทอร์มินัลภาคพื้นดิน: 0 ไม่มี 1 พร้อมเทอร์มินัลภาคพื้นดิน

รูปแบบผลิตภัณฑ์และความหมายของมัน

Lixin LW30 Series Load Disconnect เปลี่ยนการเปลี่ยนแปลงผ่านพารามิเตอร์สวิตช์ (ข้อมูลจำเพาะ)

ข้อมูลจำเพาะของแบบจำลอง	LW30-25 (20)	LW30-32	LW30-40	LW30-63	LW30-80	LW30-100
ตกลงความร้อนในปัจจุบัน lth ก	25 (20)	32	40	63	80	100
แรงดันไฟฟ้าในการดำเนินงาน UE V	240 440	240 440	240 440	240 440	240 440	240 440
ค่าที่ได้รับการจัดอันดับ le/pe
AC-21A และ/KW	20/- 20/-	32/- 32/-	40/- 40/-	63/- 63/-	80/- 80/-	100/- 100/-
AC-22A A/KW	20/- 20/-	32/- 32/-	40/- 40/-	63/- 63/-	80/- 80/-	100/- 100/-
AC-23A A/KW	15/4 15/7.5	22/5.5 22/11	30/7.5 30/15	43/11 43/22	57/18.5 57/30	70/22 70/37
AC-3 และ/kW	11.7/3 11.7/5.5	15/4 15/7.5	22/7.5 22/11	36/11 36/18.5	43/15 43/22	57/18.5 57/30
