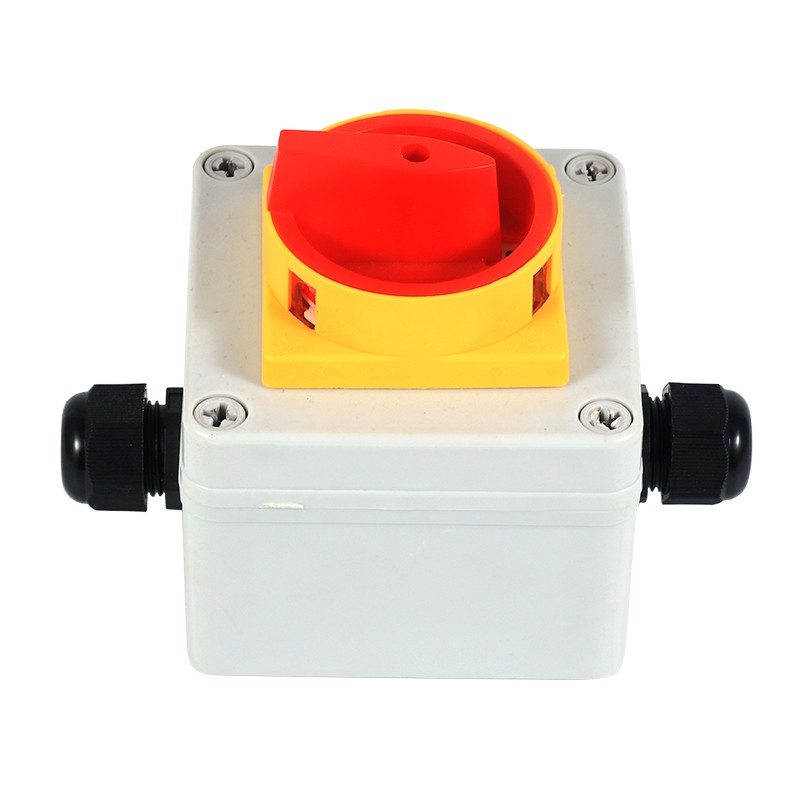

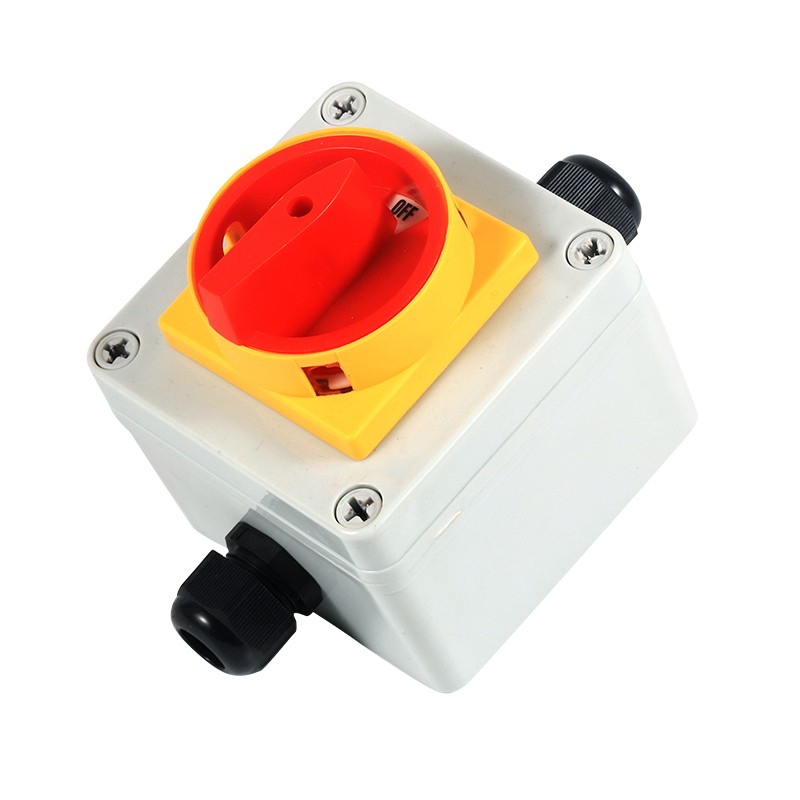

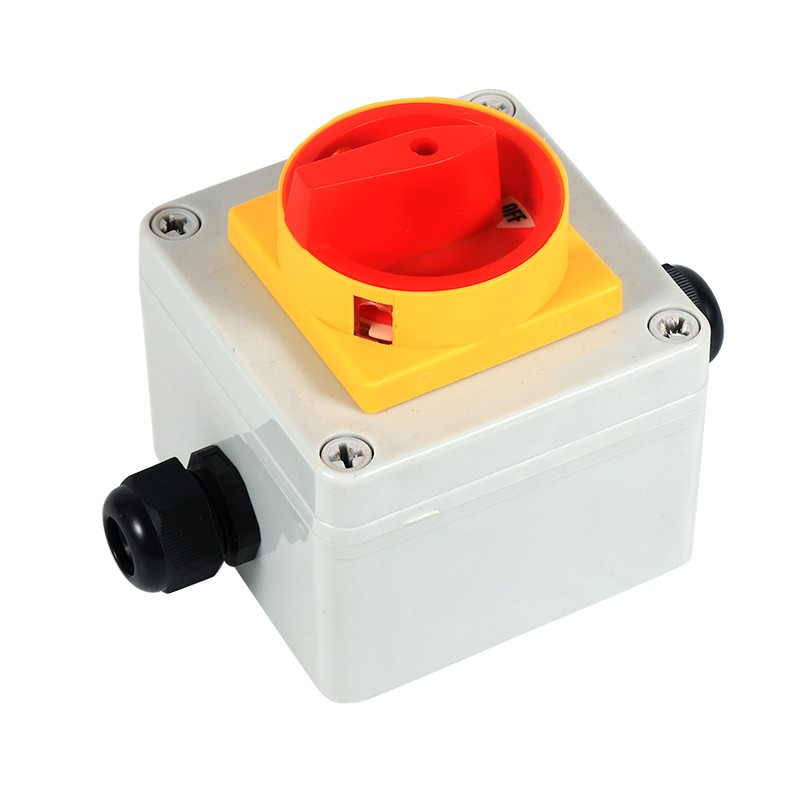

สวิตช์ลูกเบี้ยวแบบโรตารี่ 2 ตำแหน่ง

มั่นใจได้ว่าเมื่อซื้อตำแหน่ง Lixin Rotary Cam 2 ตำแหน่งจากโรงงานของเรา ผลิตภัณฑ์นี้เป็นไปตามมาตรฐานของ GB/T14048.3, GB/T14048.5 และการรับรอง EN60947-5-1 นำเสนอชุด W30 Series สวิตช์นี้มีขนาดกะทัดรัดโครงสร้างเพรียวบางวัสดุที่เลือกอย่างระมัดระวังฉนวนกันความร้อนที่ยอดเยี่ยมฟังก์ชั่นการป้องกันนิ้วและความปลอดภัยที่เชื่อถือได้ นอกจากนี้บล็อกมาตรฐาน 3 ขั้วช่วยให้สามารถเพิ่มบล็อกหน้าสัมผัสอื่น ๆ โดยไม่ต้องถอดสวิทช์ออก

ส่งคำถาม

รายละเอียดสินค้า

ในฐานะผู้ผลิตมืออาชีพเราภูมิใจที่จะนำเสนอตำแหน่ง Lixin Rotary Cam Switch 2 ให้คุณ สวิตช์การถ่ายโอน LW30 Series ของเราได้รับการออกแบบมาเพื่อใช้ในวงจรไฟฟ้าที่ทำงานที่ AC 50Hz โดยมีแรงดันไฟฟ้าสูงถึง 440V และกระแสสูงสุดที่ได้รับการจัดอันดับสูงสุด 100A ส่วนใหญ่ทำหน้าที่เป็นสวิตช์หลักสำหรับระบบระบายอากาศหน่วยเครื่องปรับอากาศปั๊มน้ำและความสามารถในการควบคุมมอเตอร์ AC ขนาดเล็กโดยตรง

ผลิตภัณฑ์นี้สอดคล้องกับ GB/T14048.3, GB/T14048.5 และ EN60947-5-1 LW30 Series มีตัวเลือกที่หลากหลายพร้อมการจัดอันดับปัจจุบันใน 20A, 25A, 32A, 40A, 63A, 80A และ 100A

โดดเด่นด้วยขนาดขนาดกะทัดรัดโครงสร้างที่แข็งแรงการเลือกวัสดุที่พิถีพิถันฉนวนกันความร้อนที่เหนือกว่าและการป้องกันนิ้วแบบบูรณาการชุด LW30 ทำให้มั่นใจได้ถึงความปลอดภัยและความน่าเชื่อถือ นอกจากนี้บล็อกผู้ติดต่อเพิ่มเติมสามารถรวมเข้ากับบล็อกมาตรฐาน 3 ขั้วได้อย่างง่ายดายโดยไม่ต้องถอดแยกชิ้นส่วน

โดยเฉพาะอย่างยิ่งซีรีส์ LW30 มีระยะทางฉนวนที่เพิ่มขึ้นเมื่อเทียบกับสวิตช์ที่คล้ายกันอำนวยความสะดวกในการขาดการเชื่อมต่ออย่างรวดเร็วและทำให้เหมาะอย่างยิ่งสำหรับการใช้งาน DC

สภาพการทำงานของสวิตช์ลูกเบี้ยวโรตารี่ 2 ตำแหน่ง

สภาพการทำงานปกติ

(1) อุณหภูมิอากาศโดยรอบไม่เกิน +40 องศาและอุณหภูมิเฉลี่ยภายใน 24 ชั่วโมงไม่เกิน 25 ° C;

(2) ขีด จำกัด ล่างของอุณหภูมิอากาศโดยรอบไม่เกิน -25 ° C

(3) ระดับความสูงของตำแหน่งการติดตั้งไม่เกิน 2,000 เมตร

(4) เมื่ออุณหภูมิสูงสุดคือ +40 ° C ความชื้นสัมพัทธ์ของอากาศไม่เกิน 50% ความชื้นสัมพัทธ์ที่สูงขึ้นได้รับอนุญาตที่อุณหภูมิต่ำกว่าเช่น 90% ที่ 20 ° C ควรใช้มาตรการพิเศษเพื่อจัดการกับการควบแน่นที่เกิดขึ้นเป็นครั้งคราวเนื่องจากการเปลี่ยนแปลงอุณหภูมิ

เงื่อนไขการติดตั้ง

(1) สวิตช์ถูกติดตั้งในสภาพแวดล้อมของมลพิษระดับ 3

(2) ติดตั้งตามคำแนะนำที่จัดทำโดยโรงงาน

การจำแนกประเภท

1. ตามหมวดหมู่การใช้งาน

(1) AC-23A

(2) AC-3

2. ตามระดับการป้องกันที่ให้ไว้ (1) โดยไม่มีกล่องสวิตช์: IP20

(2) ด้วยกล่องสวิตช์ปิดผนึกเทอร์โมพลาสติก: IP65

รหัสสเปคเสริม

จำนวนระดับ: 3 สำหรับระดับที่สาม 4 สำหรับระดับที่สี่

ผู้ติดต่อเพิ่มเติม: 0 ไม่มี 1 พร้อมรายชื่อเสริมที่ติดตั้งด้านข้าง

เทอร์มินัลกลาง: 0 ไม่มี 1 กับเทอร์มินัลเป็นกลาง

เทอร์มินัลภาคพื้นดิน: 0 ไม่มี 1 พร้อมเทอร์มินัลภาคพื้นดิน

รูปแบบผลิตภัณฑ์และความหมายของมัน

Lixin Rotary Cam Switch 2 พารามิเตอร์ตำแหน่ง (ข้อมูลจำเพาะ)

ข้อมูลจำเพาะของแบบจำลอง	LW30-25 (20)	LW30-32	LW30-40	LW30-63	LW30-80	LW30-100
ตกลงความร้อนในปัจจุบัน lth ก	25 (20)	32	40	63	80	100
แรงดันไฟฟ้าในการดำเนินงาน UE V	240 440	240 440	240 440	240 440	240 440	240 440
ค่าที่ได้รับการจัดอันดับ le/pe
AC-21A และ/KW	20/- 20/-	32/- 32/-	40/- 40/-	63/- 63/-	80/- 80/-	100/- 100/-
AC-22A A/KW	20/- 20/-	32/- 32/-	40/- 40/-	63/- 63/-	80/- 80/-	100/- 100/-
AC-23A A/KW	15/4 15/7.5	22/5.5 22/11	30/7.5 30/15	43/11 43/22	57/18.5 57/30	70/22 70/37
AC-3 และ/kW	11.7/3 11.7/5.5	15/4 15/7.5	22/7.5 22/11	36/11 36/18.5	43/15 43/22	57/18.5 57/30
