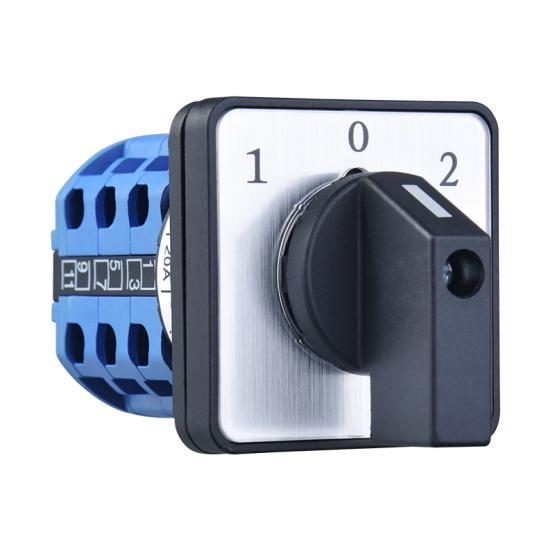

LW26 Series Universal Changeover Switch ผลิตภัณฑ์บทนำ

LW26 Series Universalสวิตช์เปลี่ยนเป็นผลิตภัณฑ์คุณภาพสูงที่ใช้กันอย่างแพร่หลายในด้านการควบคุมไฟฟ้าในประเทศ มันผลิตโดย บริษัท ไฟฟ้าที่มีชื่อเสียงหลายแห่งรวมถึง Changxin Brand, Changjiang Electric และแบรนด์อื่น ๆ ผลิตภัณฑ์ชุดนี้ได้กลายเป็นสิ่งทดแทนที่เหมาะสำหรับสวิตช์การเปลี่ยนแปลงแบบดั้งเดิมด้วยประสิทธิภาพที่ยอดเยี่ยมฟังก์ชั่นที่หลากหลายและการใช้งานที่กว้าง ต่อไปนี้เป็นการแนะนำที่ครอบคลุมเกี่ยวกับซีรี่ส์ LW26 จากหลายมิติเช่นพารามิเตอร์ทางเทคนิคคุณสมบัติผลิตภัณฑ์และฟิลด์แอปพลิเคชัน

1. ภาพรวมผลิตภัณฑ์และพารามิเตอร์พื้นฐาน

LW26 Series Switch Universal Changeover Switch เป็นส่วนประกอบควบคุมไฟฟ้าอเนกประสงค์ส่วนใหญ่เหมาะสำหรับวงจรไฟฟ้าที่มี AC 50Hz, แรงดันไฟฟ้าทำงาน 440V และต่ำกว่า, แรงดันไฟฟ้า DC 240V และต่ำกว่าและกระแสไฟฟ้าจาก 10A ถึง 160A ผลิตภัณฑ์สอดคล้องกับมาตรฐานในประเทศและต่างประเทศเช่น GB 14048.3, GB 14048.5, IEC 60947-3, IEC 60947-5-1 และบางรุ่นได้ผ่านการรับรอง US UL และมีสิทธิ์เข้าถึงตลาดต่างประเทศ

ผลิตภัณฑ์ชุดนี้มีข้อกำหนดที่สมบูรณ์และระดับปัจจุบันรวมถึง 10A, 20A, 25A, 32A, 63A, 125A และ 160A ซึ่งสามารถตอบสนองความต้องการควบคุมของโหลดพลังงานที่แตกต่างกัน แรงดันฉนวนที่ได้รับการจัดอันดับถึง 660V พร้อมประสิทธิภาพการแยกไฟฟ้าที่ดี อายุการใช้งานทางกลสามารถถึง 0.1 ×10⁶ชีวิตไฟฟ้าคือ 0.03 ×10⁶และความถี่ในการทำงานคือ 120 เท่า/ชั่วโมงซึ่งเหมาะสำหรับโอกาสที่วงจรไม่ได้เชื่อมต่อหรือตัดการเชื่อมต่อบ่อยครั้ง

2. คุณสมบัติของผลิตภัณฑ์และข้อได้เปรียบในการออกแบบ

สวิตช์การถ่ายโอน LW26 Series มีคุณสมบัติการออกแบบที่โดดเด่นมากมายและข้อได้เปรียบด้านประสิทธิภาพ:

1. โครงสร้างขนาดกะทัดรัดและขนาดเล็ก: การออกแบบที่ดีที่สุดช่วยลดขนาดผลิตภัณฑ์ในขณะที่ทำให้มั่นใจได้ว่าประสิทธิภาพทำให้ง่ายต่อการติดตั้งในพื้นที่ จำกัด ขนาดแผงมีข้อกำหนดต่าง ๆ เช่น 30 × 30 มม., 48 × 48 มม., 64 × 64 มม. ฯลฯ ขึ้นอยู่กับรุ่น

2. การออกแบบความปลอดภัยการป้องกันนิ้ว: สวิตช์ทั้งสี่ LW26-10, LW26-20, LW26-25 และ LW26-32F ได้รับการออกแบบมาเป็นพิเศษด้วยฟังก์ชั่นการป้องกันนิ้วเพื่อป้องกันไม่ให้นิ้วสัมผัสชิ้นส่วนที่มีชีวิตในระหว่างการดำเนินงานและปรับปรุงความปลอดภัยในการใช้งาน

3. โหมดการทำงานที่ยืดหยุ่น: การดำเนินการแปลงผลิตภัณฑ์มีความยืดหยุ่นและมีประเภทที่จับและมุมการทำงานที่หลากหลาย บางรุ่นสามารถติดตั้งเปลือกป้องกันด้วยระดับการป้องกันของ IP65 ซึ่งเหมาะสำหรับใช้ในสภาพแวดล้อมที่รุนแรง

4. การออกแบบความน่าเชื่อถือสูง: การเลือกวัสดุนั้นยอดเยี่ยมประสิทธิภาพของฉนวนนั้นดีและระบบการติดต่อใช้วัสดุคุณภาพสูงเพื่อให้แน่ใจว่าน่าเชื่อถือในระยะยาว ลักษณะที่ปรากฏเป็นนวนิยายและตรงตามความต้องการด้านสุนทรียภาพของอุปกรณ์อุตสาหกรรมที่ทันสมัย

5. โมเดลอนุพันธ์มัลติฟังก์ชั่น: ชุดของผลิตภัณฑ์อนุพันธ์รวมถึงสวิตช์กุญแจและสวิตช์ล็อคที่ซ่อนอยู่ (63a และด้านล่าง) ซึ่งสามารถใช้เป็นสวิตช์ตัดพลังงานสำหรับอุปกรณ์สำคัญเพื่อป้องกันไม่ให้เกิดความผิดพลาดและควบคุมการทำงานของบุคลากรที่ไม่ได้รับอนุญาต

3. พารามิเตอร์ทางเทคนิค

ซีรี่ส์ LW26 มีพารามิเตอร์ทางเทคนิคที่หลากหลายและครอบคลุมและรุ่นที่แตกต่างกันได้รับการปรับให้เหมาะสมสำหรับสถานการณ์แอปพลิเคชันที่แตกต่างกัน:

(1) กำลังการผลิตปัจจุบัน:

-แอปพลิเคชัน AC-21A/AC-22A: 10A ถึง 150A

- แอปพลิเคชัน AC-23A: 7.5A ถึง 135A

- แอปพลิเคชัน AC-3 (การควบคุมมอเตอร์): 5.5A ถึง 95A

- แอปพลิเคชัน AC-4 (การควบคุม JOG): 1.75A ถึง 55A

(2) ช่วงกำลังควบคุม:

-AC-23A: 1.8kW ถึง 75kW (สามเฟส)

-AC-3: 1.5kW ถึง 37KW (สามเฟส)

-AC-4: 0.37kW ถึง 15kW (สามเฟส)

(3) ความหลากหลายของขนาดการติดตั้ง:

- มีอยู่ในรูปแบบแผงสี่เหลี่ยมและรูปสี่เหลี่ยมผืนผ้า

- ระยะห่างของรูติดตั้งมีตั้งแต่ 20 มม. ถึง 68 มม.

- ความหนาภายนอกมีตั้งแต่ 28 มม. ถึง 88 มม.

(4) การปรับตัวด้านสิ่งแวดล้อมพิเศษ:

- อุณหภูมิสภาพแวดล้อมการทำงาน: -5 ℃ถึง +40 ℃

- อุณหภูมิเฉลี่ยภายใน 24 ชั่วโมงไม่เกิน +35 ℃

- ระดับความสูงไม่เกิน 2,000 เมตร

- ต้องใช้ในสภาพแวดล้อมที่สะอาด

4. พื้นที่แอปพลิเคชันหลัก

เนื่องจากประสิทธิภาพที่ยอดเยี่ยมและการปรับตัวที่กว้างสวิตช์เปลี่ยนมีการใช้กันอย่างแพร่หลายในหลายสาขา:

(1) สนามควบคุมอุตสาหกรรม:

- เป็นสวิตช์ควบคุมวงจรมันสามารถตระหนักถึงการสลับของสถานะวงจรต่างๆ

- สวิตช์ทดสอบอุปกรณ์ใช้สำหรับการเลือกและการสลับวงจรทดสอบ

- สวิตช์ควบคุมมอเตอร์ควบคุมการเริ่มหยุดและย้อนกลับของมอเตอร์ไฟขนาดเล็กโดยตรง

(2) ฟิลด์ระบบพลังงาน:

- สวิตช์ควบคุมระยะไกลของอุปกรณ์กระจายพลังงาน

- อุปกรณ์สลับพลังงานตระหนักถึงการแปลงอุปกรณ์จ่ายไฟหลักและสแตนด์บาย

- การควบคุมการวัดการเปลี่ยนเฟสของเครื่องมือวัดไฟฟ้า

(3) สนามอุปกรณ์พิเศษ:

- สวิตช์เปลี่ยนสำหรับเครื่องเชื่อมไฟฟ้าบางรุ่นเหมาะอย่างยิ่งสำหรับการใช้งานเครื่องเชื่อม

- วงจรควบคุมเครื่องมือเครื่องจักรตระหนักถึงการสลับโหมดการทำงานที่หลากหลาย

- การควบคุมระบบเซอร์โวใช้สำหรับการสลับสัญญาณและการรวมกัน

(4) ฟิลด์ความปลอดภัยที่สำคัญ:

- สวิตช์ตัดกำลังไฟสำหรับอุปกรณ์สำคัญ (ใช้ประเภทกุญแจหรือแบบจำลองอนุพันธ์ประเภทล็อคที่ซ่อนอยู่)

-แอปพลิเคชันสภาพแวดล้อมที่ป้องกันการระเบิด (รุ่นพิเศษที่มีเพลาป้องกันการระเบิด)

- อุปกรณ์สำคัญที่ต้องการป้องกันบุคลากรที่ไม่ได้รับอนุญาตจากการปฏิบัติงาน

5. การเปลี่ยนโมเดลและการวางตำแหน่งทางการตลาด

LW26 Series ซึ่งเป็นผลิตภัณฑ์ทดแทนในอุดมคติใหม่สามารถแทนที่โมเดลสวิตช์แบบดั้งเดิมที่มีอยู่จำนวนมากในประเทศจีนรวมถึง:

- LW2, LW5, LW6, LW8, LW12, สวิตช์การแปลงสากล LW15 Series Series

- สวิตช์รวม HZ5, HZ10, HZ12 Series Series

- สวิตช์แปลงบนอุปกรณ์ที่นำเข้าบางส่วน

ผลิตภัณฑ์ชุดนี้ผลิตโดยหลาย บริษัท ซึ่งซีรี่ส์ LW26 แบรนด์ Changxin ผลิตโดย Wenzhou Changjiang Electric Switch Factory ได้ผ่านการรับรอง US UL และใช้กันอย่างแพร่หลายโดยผู้ผลิตเครื่องเชื่อมในประเทศเกี่ยวกับผลิตภัณฑ์เครื่องเชื่อมที่ส่งออก บริษัท Zhejiang Fulu Explosion Profoom Co. , Ltd. ได้เปิดตัวโมเดลป้องกันการระเบิดพร้อมเพลาป้องกันการระเบิดซึ่งเหมาะสำหรับสภาพแวดล้อมที่เป็นอันตราย

6. คู่มือการเลือก

ในการใช้งานจริงควรพิจารณาปัจจัยต่อไปนี้เมื่อเลือกซีรี่ส์ LW26:

(1) เลือกรุ่นที่เหมาะสม

(2) ข้อกำหนดความถี่ในการใช้งาน: สำหรับโอกาสที่ต้องใช้การทำงานบ่อยครั้งควรเลือกแบบจำลองที่มีอายุการใช้งานที่ยาวนานขึ้น

(3) ข้อกำหนดการป้องกันความปลอดภัย: เลือกแบบจำลองที่ล็อคได้สำหรับโอกาสที่จำเป็นในการป้องกันไม่ให้เกิดความผิดพลาด เลือกแบบจำลองที่มีการป้องกันด้วยนิ้วสำหรับโอกาสที่มีความเสี่ยงต่อการช็อกไฟฟ้า

(4) สภาพแวดล้อม: เลือกรูปแบบการป้องกัน IP65 สำหรับสภาพแวดล้อมที่ชื้นและเต็มไปด้วยฝุ่น เลือกโมเดล flameproof สำหรับสภาพแวดล้อมป้องกันการระเบิด

(5) ข้อ จำกัด พื้นที่การติดตั้ง: เลือกขนาดและความหนาของแผงที่เหมาะสมตามพื้นที่ว่าง

(6) ความซับซ้อนในการควบคุม: เลือกจำนวนโหนดผู้ติดต่อและวิธีการรวมกันตามจำนวนวงจรที่จะควบคุม

ซีรี่ส์ LW26 ได้กลายเป็นตัวเลือกที่สำคัญในด้านการควบคุมอุตสาหกรรมด้วยประสิทธิภาพที่ครอบคลุมโมเดลที่หลากหลายและการใช้งานที่หลากหลาย ไม่ว่าจะเป็นระบบควบคุมไฟฟ้าแบบดั้งเดิมหรือระบบอัตโนมัติที่ทันสมัย ​​LW26 Series Universalสวิตช์เปลี่ยนสามารถจัดหาโซลูชั่นที่เชื่อถือได้และยืดหยุ่น
