หลักการโครงสร้างของสวิตช์แปลงคืออะไร?

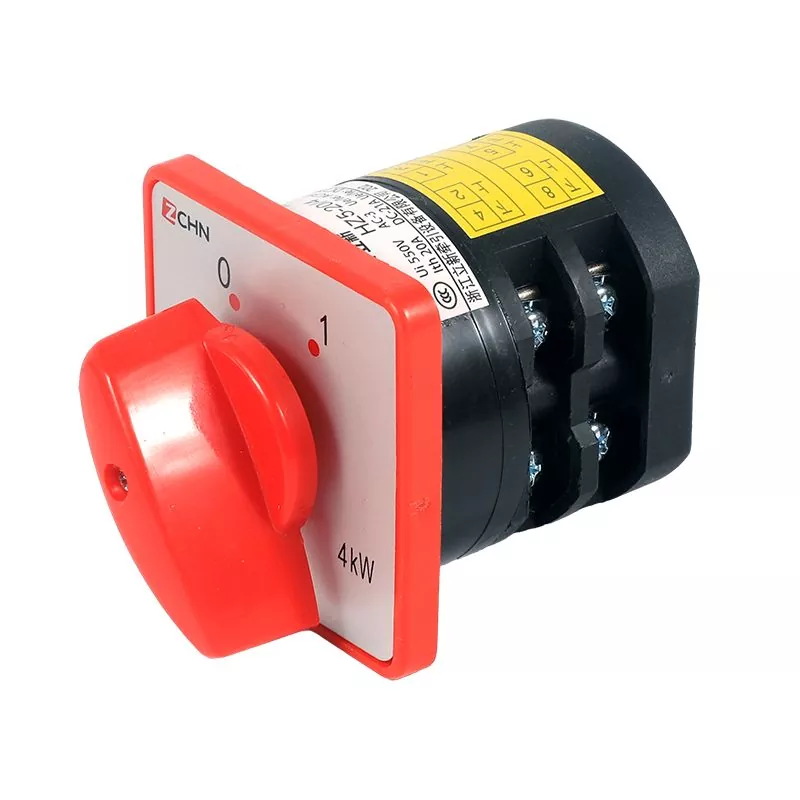

ระบบการติดต่อของสวิตช์การถ่ายโอนประกอบด้วยที่นั่งติดต่อคงที่หลายที่นั่งที่ฝังอยู่ในเปลือกฉนวนและหน้าสัมผัสที่เคลื่อนย้ายในวงเล็บที่เคลื่อนย้ายได้ หน้าสัมผัสที่เคลื่อนที่เป็นสะพานติดต่อแบบสองครั้งที่เชื่อมต่อกันซึ่งหมุนไปยังตำแหน่งที่แตกต่างกันพร้อมกับเพลาที่แนบมาพร้อมกับที่จับเพื่อเชื่อมต่อหรือตัดการเชื่อมต่อวงจร กลไกการวางตำแหน่งใช้โครงสร้างวงล้อการ์ดลูกกลิ้งพร้อมกับชิ้นส่วนขีด จำกัด ที่แตกต่างกันซึ่งสามารถรับสวิตช์ของเฟืองที่แตกต่างกัน สวิตช์แปลงถูกประกอบจากหลายชั้นของเปลือกฉนวนซึ่งสามารถจัดเรียงในลักษณะสามมิติลดพื้นที่การติดตั้ง โครงสร้างนั้นง่ายกะทัดรัดและการดำเนินการปลอดภัยและเชื่อถือได้

สวิตช์แปลงสามารถประกอบด้วยสวิตช์ที่มีวิธีการเชื่อมต่อที่แตกต่างกันตามข้อกำหนดของวงจรเพื่อปรับให้เข้ากับข้อกำหนดของวงจรที่แตกต่างกัน ในระบบควบคุมและการวัดการแปลงวงจรสามารถทำได้โดยใช้สวิตช์แปลง ตัวอย่างเช่นการสลับแหล่งจ่ายไฟสำหรับอุปกรณ์ไฟฟ้าการสลับไปข้างหน้าและย้อนกลับของมอเตอร์ไฟฟ้าและการสลับแรงดันไฟฟ้าและกระแสในวงจรการวัด การเปลี่ยนสวิตช์มีดด้วยสวิตช์แปลงไม่เพียง แต่ทำให้วงจรควบคุมหรือการวัดง่ายขึ้น แต่ยังหลีกเลี่ยงข้อผิดพลาดในการปฏิบัติงานและลดจำนวนส่วนประกอบที่ใช้

สวิตช์การถ่ายโอนเป็นการพัฒนาสวิตช์มีดและความแตกต่างคือสวิตช์มีดทำงานในการเคลื่อนที่ของระนาบแนวตั้งในขณะที่สวิตช์ถ่ายโอนจะหมุนในการเคลื่อนที่ของระนาบแนวนอนและสามารถทำให้เป็นสวิทช์หลายตัว
